直結給水方式とは
給水方式には、「配水管の水圧を利用して給水する直結式」と「貯水槽を経由して給水する受水槽式」の2つの方式があります。日本ではこれまで、2階建て程度の建築物までは直結給水、3階建て以上や大口需要者へは受水槽を設置して給水する方式が採用されていました。受水槽は水量の調整に役立ち、配水管への負担が少なくて済む等の利点がありますが、管理が不十分な場合、衛生的な問題が生じる可能性があります。また省エネの観点からも、近年直結直圧式の対象範囲や、増圧給水設備による直結給水の範囲が拡大されています。
直結給水には、「直圧方式」と「直結増圧方式」があります。
直結給水には、「直圧方式」と「直結増圧方式」があります。
![直圧方式](img/direct_text1.gif)
配水管の水圧をそのまま利用して直接給水。(3階まで可能)
![直圧方式](img/direct_pic1.gif)
![増圧方式](img/direct_text2.gif)
建物中高層へ、増圧ポンプを利用して給水。(10階程度まで可能11階以上は設備規模などにより設置可能な場合があります。)
![増圧方式](img/direct_pic3.gif)
![増圧直結高架水槽高架水槽方式](img/direct_text4.gif)
増圧ポンプが受水槽と揚水管の代わりとなり、高置水槽へ揚水し重力により給水する方式です。
![増圧直結高架水槽高架水槽方式](img/direct_pic4.gif)
増圧直結給水方式と受水タンク方式の特徴
給水方式 | 長所 | 短所 |
---|---|---|
(増圧)直結給水方式 |
|
|
受水高架槽方式 |
|
|

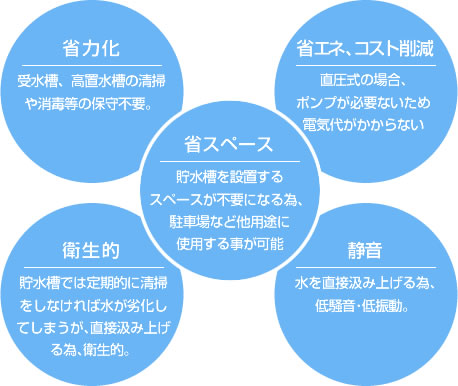

直結給水方式のメリット
直結給水方式が適さない場合
受水槽方式では、災害等で断水があっても高置水槽に貯まった水を利用可能ですが、直結給水方式では水が出なくなる可能性があります。その為、ホテル・病院等、一時的に多量の水を使用する建物、断水による影響が大きい建物では、受水槽方式の方が適しています。
また11階以上の建物になると増圧ポンプを使用しても水が届かないため、11階以上の建物の場合は、受水槽方式しか設置する事ができません。
また11階以上の建物になると増圧ポンプを使用しても水が届かないため、11階以上の建物の場合は、受水槽方式しか設置する事ができません。
